Cách lắp đặt điện mặt trời mái nhà: 8 bước thi công, thử nghiệm và bàn giao

Cách lắp đặt điện mặt trời gồm những bước nào

Một cách lắp đặt điện mặt trời mái nhà đúng kỹ thuật đi theo 8 bước (phần chuẩn bị của chủ nhà có ở bài lắp điện năng lượng mặt trời tại nhà):

1. Khảo sát mái, kết cấu và hướng nắng.
2. Gửi thông báo trước khi lắp.
3. Lắp khung giá đỡ theo loại mái.
4. Lắp tấm pin lên khung.
5. Đi dây DC và đấu đầu nối.
6. Lắp inverter và tủ điện.
7. Tiếp địa, chống sét, nhãn cảnh báo và nút dừng khẩn cấp.
8. Thử nghiệm, khởi động và bàn giao hồ sơ.

Bước 1: khảo sát mái trước khi lắp

Bước đầu của cách lắp đặt điện mặt trời là khảo sát. Theo Sổ tay, khung giá đỡ được thiết kế theo tải trọng của hệ, sức chịu tải của mái, tốc độ gió, nguy cơ thiên tai và môi trường ăn mòn. Cảnh sát PCCC Hà Nội khuyến cáo không lắp trên mái võng, thấm dột nặng, kết cấu thép hoen gỉ, hoặc mái tôn có lớp cách nhiệt bằng xốp, nhựa dễ cháy.

GIZ (2020) khuyên nếu mái cần thay trong 5–10 năm tới thì thay luôn khi lắp điện mặt trời. Hướng và góc nghiêng có ở bài lắp điện mặt trời hướng nào.

Bước 2: thông báo trước khi lắp

Trước khi thợ lên mái, cách lắp đặt điện mặt trời nối lưới cần một thủ tục. Theo Nghị định 243/2026/NĐ-CP, hệ đấu nối lưới hạ áp có inverter từ 1 kW gửi Thông báo Mẫu số 01 tới UBND cấp xã trước khi lắp ít nhất 10 ngày làm việc; hệ dưới 1 kW không bắt buộc thông báo. Chi tiết ở bài thủ tục lắp điện mặt trời mái nhà.

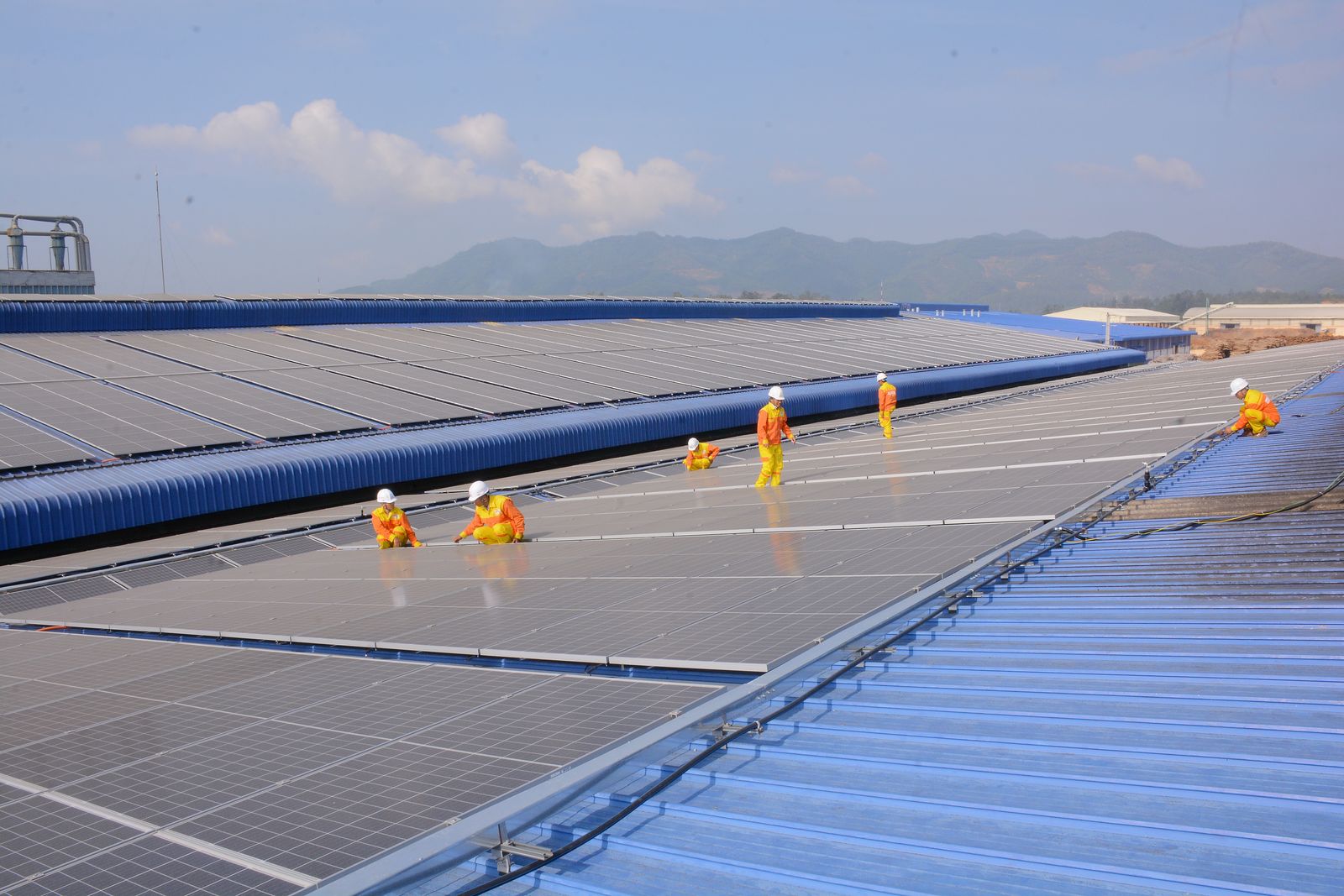

Bước 3: cách lắp đặt điện mặt trời trên mái tôn, mái ngói, mái bê tông

Với mái ngói hoặc mái tôn, Sổ tay yêu cầu thanh ray liên kết xuống xà gồ. Với mái bê tông, khung dựng thành mặt nghiêng để tấm không đọng nước; chân khung có thể đổ trụ để bắt bu lông, hạn chế khoan xuống sàn mái. Sổ tay ghi bu lông phải xiết đủ 16–20 N.m để khung không xô lệch khi bão; sổ tay JinkoSolar (2024) ghi cùng mức cho kẹp bu lông M8 nhưng lưu ý phải hỏi nhà cung cấp khung để có giá trị đúng.

Khoảng hở giữa tấm và mặt mái giúp tản nhiệt, và mỗi nguồn ghi một mức: Sổ tay ghi tối thiểu 150 mm với mái ngói, mái tôn; Cảnh sát PCCC Hà Nội khuyến cáo 10–15 cm; JinkoSolar và LONGi (2026) ghi 10 cm. Sổ tay là tài liệu hướng dẫn, không phải quy định bắt buộc, nên cách lắp đặt điện mặt trời cụ thể đi theo loại mái và sổ tay của tấm được dùng.

Ở nơi ẩm, nhiễm mặn, Sổ tay khuyến nghị khung nhôm anod hóa; TCVN 7447-7-712:2019 yêu cầu ngăn ăn mòn điện hóa giữa hai kim loại khác nhau, ví dụ bằng vòng đệm nylon. Chi tiết cho từng mái có ở bài lắp điện mặt trời mái tôn và lắp điện mặt trời mái ngói.

Bước 4: lắp tấm pin lên khung

Ở bước này, cách lắp đặt điện mặt trời sai có thể làm nứt tế bào hoặc vỡ kính. Sổ tay JinkoSolar ghi mỗi tấm có ít nhất 4 kẹp, kẹp không chạm mặt kính và không làm biến dạng khung; giữa hai tấm để khe từ 10 mm cho giãn nở nhiệt. Báo cáo IEA PVPS (2014) ghi nhận vỡ kính do kẹp đặt sai vị trí hoặc vít xiết quá chặt (chủ yếu ở tấm không khung), và nứt tế bào khi tấm bị rơi hoặc bị giẫm lên; xem bài tấm pin mặt trời bị vỡ kính.

Bước 5: đi dây DC và đấu đầu nối

Dây DC trong cách lắp đặt điện mặt trời theo TCVN 7447-7-712 phải chịu tia UV hoặc đi trong ống chịu UV, và được bảo vệ khỏi cạnh sắc; cáp đi ngay dưới tấm được tính với nhiệt độ môi trường ít nhất 70 °C. Danh mục kiểm tra của Sổ tay yêu cầu dây DC không nằm trên mặt mái, không treo lỏng, không gấp khúc.

Đầu nối cần được làm kỹ trong mọi cách lắp đặt điện mặt trời: trong một tổng hợp 75 hệ điện mặt trời bị cháy ở Đức (Schmidt, 2013) được IEA PVPS trích lại, đầu nối là nguồn gây cháy ở 29% trường hợp. TCVN 7447-7-712 yêu cầu đầu nối đực và cái ghép với nhau phải cùng kiểu, cùng nhà chế tạo, và mọi đấu nối được kiểm tra độ chặt, cực tính ngay khi lắp. Đầu nối không khớp hoặc bấm không đạt có thể làm mất công suất cả chuỗi, nặng hơn gây hồ quang (IEA PVPS); LONGi cấm đấu nối khi đầu nối bị ướt.

Bước 6: lắp inverter và tủ điện

Vị trí inverter trong cách lắp đặt điện mặt trời ảnh hưởng tới nhiệt độ máy. Sổ tay Huawei SUN2000-L1 yêu cầu đặt nơi thông gió, vì dưới nắng trực tiếp máy có thể giảm công suất; máy lắp thẳng đứng hoặc ngả sau tối đa 15 độ, xa vật liệu dễ cháy. Theo TCVN 7447-7-712, thiết bị đặt ngoài trời đạt tối thiểu IP44.

Phần tủ điện trong cách lắp đặt điện mặt trời theo TCVN 7447-7-712 gồm thiết bị ngắt cách ly cho inverter ở cả phía DC và phía AC; nếu dùng RCD cho mạch AC thì phải là kiểu B theo IEC 62423, trừ các ngoại lệ tiêu chuẩn nêu. Cách bố trí có ở bài sơ đồ điện mặt trời và inverter điện mặt trời.

Bước 7: tiếp địa, chống sét và nhãn cảnh báo

Bước 7 của cách lắp đặt điện mặt trời là nối đất và chống sét. TCVN 7447-7-712 yêu cầu dây liên kết khung kim loại dàn pin tối thiểu 4 mm² đồng; điện cực đất riêng của dàn pin phải nối về đầu nối đất chính của công trình. Danh mục kiểm tra của Sổ tay đặt tiêu chí điện trở tiếp địa không quá 4 Ω. Chống sét lan truyền phía DC đặt càng gần inverter càng tốt; Cảnh sát PCCC Hà Nội khuyến cáo nối vào hệ chống sét của công trình hoặc lắp hệ riêng (xem bài chống sét điện mặt trời).

Tủ, hộp phía DC phải có nhãn vĩnh viễn báo bộ phận mang điện có thể vẫn còn điện sau khi cách ly (TCVN 7447-7-712). Sổ tay yêu cầu nút dừng khẩn cấp gần inverter và tủ đóng cắt, sơ đồ bố trí tấm ở khu vực lên mái; Cảnh sát PCCC Hà Nội khuyến cáo không phủ kín toàn bộ mái. Yêu cầu khác ở bài quy định PCCC điện mặt trời áp mái.

Bước 8: thử nghiệm, khởi động và bàn giao

Bước cuối của cách lắp đặt điện mặt trời là thử nghiệm. TCVN 11855-1:2017, áp dụng cho hệ nối lưới không có pin lưu trữ, quy định chế độ thử nghiệm Phân loại 1 cho mọi hệ, do người có kỹ năng thực hiện. Phía DC gồm 7 hạng mục: liên tục dây nối đất, cực tính, hộp kết nối, điện áp hở mạch chuỗi, dòng chuỗi, thử chức năng và điện trở cách điện. Điện áp hở mạch từng chuỗi phải khớp giá trị dự kiến, thường trong khoảng 5%; thiếu một liên kết hoặc nhầm số tấm trong chuỗi là lỗi tương đối phổ biến.

Khâu khởi động trong cách lắp đặt điện mặt trời theo Sổ tay: đo điện áp AC nằm trong 220/380 V (+10%, −5%), rồi bật máy cắt tổng ACB, máy cắt nhánh MCCB, công tắc DC của pin lưu trữ (nếu có), cuối cùng là công tắc DC của inverter; khi dừng làm ngược lại. Nếu inverter báo lỗi sau khi khởi động, xem bài lỗi inverter điện mặt trời.

Hồ sơ bàn giao theo TCVN 11855-1 có ít nhất một sơ đồ đi dây một sợi, quy trình tắt và cách ly khẩn cấp, tài liệu bảo hành tấm pin, inverter ghi ngày bắt đầu và thời hạn.

An toàn khi thi công trên mái

Khi thi công theo bất kỳ cách lắp đặt điện mặt trời nào, QCVN 18:2021/BXD (mục 2.7) yêu cầu biện pháp chống rơi ngã khi làm việc cao từ 2,0 m hoặc trên mái dốc hơn 10 độ: lan can và tấm chặn chân ở mép mái, không lắp được thì đeo dây an toàn; mái ngói phải có thang hoặc ván bắc qua các điểm đỡ vững. Tấm pin vẫn phát điện khi có ánh sáng, kể cả khi đã ngắt lưới hoặc ngắt inverter; LONGi ghi điện áp DC từ 30 V có thể gây tử vong và trên tấm không có công tắc tắt.

Vì sao cách lắp đặt điện mặt trời nên giao cho đơn vị chuyên môn

Sổ tay JinkoSolar ghi đơn vị lắp đặt hoặc nhân sự được đào tạo chịu trách nhiệm thiết kế, lắp đặt và tính tải cơ khí. Thư bảo hành toàn cầu của Trina Solar (bản 6/2026) loại trừ trường hợp sản phẩm được phục vụ bởi kỹ thuật viên không đủ điều kiện. Theo Báo Tin tức (28/9/2026), EVNHANOI lưu ý khách hàng cần quan tâm đến chất lượng thiết bị và đơn vị tư vấn, thi công.

LTA lắp đặt điện mặt trời theo 8 bước

LTA nhận thi công theo cách lắp đặt điện mặt trời trên, từ khảo sát mái đến nghiệm thu, bàn giao. LTA chỉ bảo trì các hệ do LTA lắp đặt.

1. Gọi hoặc nhắn Zalo 0981.014.340, gửi ảnh mái, ảnh tủ điện và hóa đơn điện.
2. Khảo sát tận nơi miễn phí: đo mái, kiểm tra kết cấu, chỗ đặt inverter và đường dây.
3. Thiết kế, báo giá theo từng hạng mục.
4. Gửi thông báo cho UBND xã, phường theo quy định, ký hợp đồng và thi công.
5. Làm thủ tục đấu nối với công ty điện lực.
6. Nghiệm thu, bàn giao, hướng dẫn theo dõi sản lượng.

Khung giá tham khảo có ở bài giá lắp điện năng lượng mặt trời; tổng quan có ở bài lắp điện năng lượng mặt trời.
